无机类的保温材料，有一个共同的缺点就是吸水量比较大。这是对整个系统的设计性能和使用寿命都有非常巨大的影响。

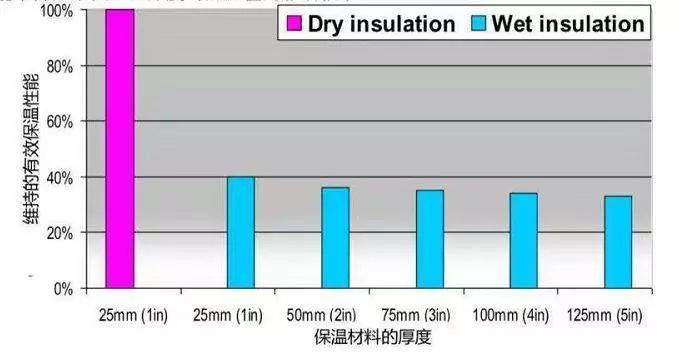

图1 水对材料导热系数的影响

水对系统耐候性的影响

软化系数是耐水性性质的一个表示参数，表达式为K=f/F。K——材料的软化系数；f——材料在水饱和状态下的无侧限抗压强度，MPa；F——材料在干燥状态下的无侧限抗压强度，MPa。

水的存在，会使材料的粘结性能降低，从而降低与墙体的粘结强度。粘结强度的降低，会增加无机保温砂浆起鼓脱落的危险。

图2 水对系统耐候性的影响

冻融循环的影响

水在结冰的时候，体积会膨胀；水在汽化时，体积也会膨胀。膨胀时压力变化，会造成空腔体积变大。再次积水时，积水量变大，再次冻融，空腔再次变大。恶性循环。最终，无机保温砂浆系统内部被破坏，起鼓、脱落。

快速的疏水，透汽。用隔水条将无机保温砂浆系统分割。

无机保温砂浆系统受到温度变化，会产生热胀冷缩应力，这些应力如果不能有效释放，反而集中的话，就会造成开裂。造成整个系统的失效。

配件

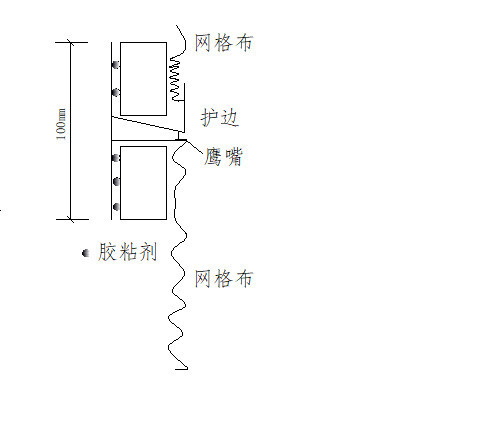

隔水条的构造。

1）中间是石墨改性聚苯板。

2）结构部分采用，耐候性聚丙烯塑料或三元乙丙橡胶。

3）网格布采用耐碱玻璃纤维网格布。

4）黑色圆点为胶粘剂。

5）上方保温下斜边及右下角竖线中间开有漏水孔。

图3 隔水条

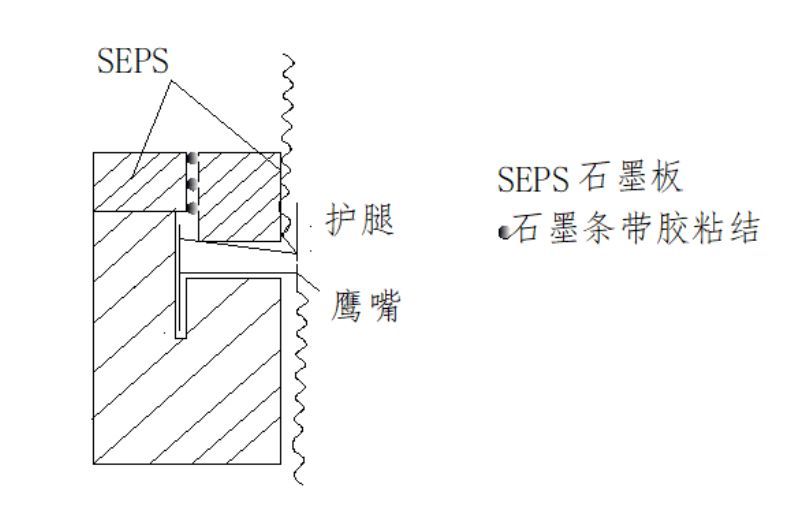

断桥式隔水条：

1）中间三块是石墨改性聚苯板。

2）结构部分采用，耐候性聚丙烯塑料或三元乙丙橡胶。

3）网格布采用耐碱玻璃纤维网格布。

4）黑色圆点保温板小条，通过双组份聚氨酯胶粘结。

5）右上方保温下斜边及右下角竖线中间开有漏水孔。

图4 断桥式隔水条

维修工法

以无机保温砂浆保温系统，保温层厚度50mm，外饰面为真石漆饰面，楼层为6层，为例，详述实际工法。

1）在二楼-三楼、四楼-五楼交接处墙面切槽，槽深55mm（保温层50mm+抹面胶浆层3mm+饰面层2mm），槽宽100mm。

2）清理槽内无机保温砂浆，抹面胶浆及饰面层。清理深度至墙面粉刷层。

3）100mm槽两边外扩200mm，拆除至抹面胶浆层，裸露网格布。（无机保温砂浆系统，抹面胶浆层内衬网格布。）

4）槽内及外扩面浮灰清理。

5）修补槽内墙体粉刷层。材料建议使用聚合物砂浆。修补前需要根据基面工况，适时添加界面处理工序。方法为：槽内涂刷混凝土界面剂，改善界面的粘结性能。

6）安装隔水条/断桥隔水条。隔水条/断桥隔水条整体高度100mm，厚度52mm（至护边），保温材料为石墨改性聚苯板。用锯齿镘刀将聚合物防水砂浆布满槽底面，砂浆峰高5mm，缝谷宽5mm，缝顶宽5mm。隔水条/断桥隔水条整体按压在聚合物防水砂浆上。下压与2mm，保证满粘和粘结高度。

注：

a、采用挤塑聚苯板为隔水条/断桥隔水条保温构件，安装时，直接接触面为挤塑聚苯板时，需要对挤塑聚苯板进行界面处理。

b、可以使用丁基胶带替代聚合物防水砂浆。要求为满粘。

7）隔水条/断桥隔水条网格布和外扩面网格布搭接。隔水条/断桥隔水条保温材料石墨改性聚苯板表面布抹面胶浆一层，然后网格布压入。不能将网格布空铺在石墨改性聚苯板上。

8）保护层施工。隔水条/断桥隔水条和外扩面，在网格布外侧，再次布浆抹面胶浆。两次布浆网格布总体厚度3mm。

9）真石漆饰面层施工。注意护边、鹰嘴及外扩面外围成品保护。

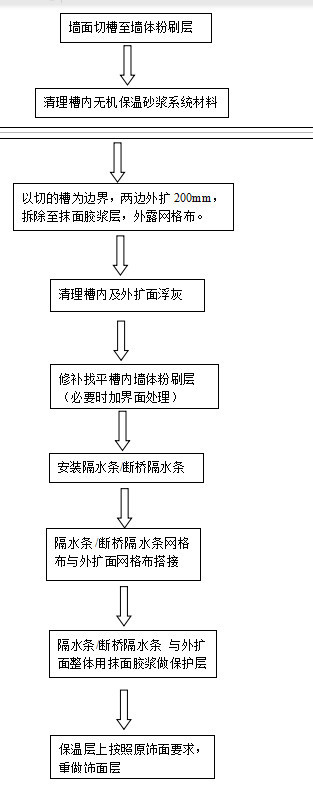

图5 维修工法

总结

通过隔水条/断桥隔水条，使墙面分割，有效的释放无机保温砂浆系统的应力；通过隔水条/断桥隔水条，有效的隔断水在墙面的蔓延，通过结构导水，使得水有效的导出无机保温砂浆层，保护保温系统；通过隔水条/断桥隔水条，分割墙面。可以快速有效的缩小渗水部位，便捷勘查的便利性。

隔水条/断桥隔水条的自带网格布，可以和原有的保温系统有效搭接。避免因为修缮前后的二次施工造成裂缝。

通过隔水条/断桥隔水条的使用，恢复无机保温砂浆保温系统使用功能，延长使用寿命。

注：文中涉及的隔水条/断桥式隔水条，以及维修工法，均已申请zhuanli。
